“理工振興”學(xué)術(shù)動態(tài)：河北大學(xué)物理學(xué)院能量轉(zhuǎn)換材料與器件課題組在過渡金屬硫化物中體光伏效應(yīng)研究方面取得重要進展

2025-01-15

近日，河北大學(xué)物理學(xué)院能量轉(zhuǎn)換材料與器件課題組在過渡金屬硫化物中體光伏效應(yīng)研究方面取得重要進展,，相關(guān)工作“Boosting bulk photovoltaic effect in transition metal dichalcogenide by edge semimetal contact”以河北大學(xué)為第一單位發(fā)表在國際光學(xué)領(lǐng)域頂級期刊《Light: Science & Application》（2025, 14, 22, IF=20.6）,。喬雙教授為該論文的第一兼通訊作者，香港大學(xué)Li Lain-Jong教授（Chair Professor）為共同通訊作者,。

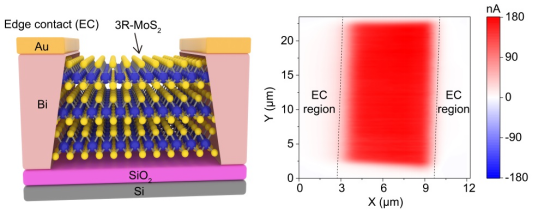

體光伏效應(yīng)（BPVE）通常存在于非中心對稱結(jié)構(gòu)材料中,，因其可能超過傳統(tǒng)太陽能電池的肖克利-奎塞爾（SQ）極限，近年來引起研究者的廣泛關(guān)注,。最近,，過渡金屬硫化物（TMD）在BPVE方面展現(xiàn)出巨大的潛力，其光電流比其他材料體系大幾個數(shù)量級,。然而,，仍存在幾個關(guān)鍵問題亟待解決：首先，由于費米能級釘扎效應(yīng),，金屬與TMD之間通常形成非歐姆接觸,，界面肖特基勢壘抑制了BPVE的性能，導(dǎo)致準確評估BPVE變得困難,。其次,，以往的器件多采用頂部接觸（TC）電極，這在載流子的傳輸和收集方面存在一定限制,。最后,，目前對BPVE的研究主要集中在提高其光電流或效率上，而BPVE與傳統(tǒng)光伏效應(yīng)（PVE）之間的相互作用尚未得到深入探索,。這些問題的解決將有助于更好地發(fā)揮TMD在BPVE領(lǐng)域的潛力,，并推動相關(guān)技術(shù)的進一步發(fā)展,。為此，本文通過構(gòu)筑邊緣接觸（EC）Bi半金屬電極研究了3R-MoS₂中的體光伏效應(yīng),。研究發(fā)現(xiàn),，Bi半金屬能夠有效消除金屬-過渡金屬硫化物之間的肖特基勢壘，從而促進體光伏效應(yīng)的實現(xiàn),。而EC不僅能更高效地收集材料中的光生載流子,，還能誘導(dǎo)均勻的拉伸應(yīng)力，打破3R-MoS₂的面內(nèi)反演對稱性,，使得體光伏電流相比傳統(tǒng)表面接觸方式提升了100倍以上,。此外，本文進一步設(shè)計并制備了3R-MoS₂/WSe₂異質(zhì)結(jié),，探討了BPVE與PVE的協(xié)同工作機制,，并據(jù)此提出了其在光位敏探測器上的新重要應(yīng)用。
